我國(guó)建國(guó)后修建的多數(shù)樓房已接近甚至超過(guò)設(shè)計(jì)使用基準(zhǔn)，而且我們初期對(duì)樓房結(jié)構(gòu)耐久性重視程度不夠，使得有些樓房雖然才使用了幾十年，卻已未老先衰。另外，由于更換樓房用途或擴(kuò)建等因素，需要針對(duì)樓房結(jié)構(gòu)加固和改造。據(jù)保守估計(jì)，在我國(guó)現(xiàn)有的六十多億平米房屋中，四成以上需要分期分批的進(jìn)行鑒定和加固。差不多的的情況在道路橋梁和其他土木工程中也存在。很多重要路線上的橋梁改建已列入城市建設(shè)計(jì)劃中。目前國(guó)內(nèi)采用的傳統(tǒng)加固補(bǔ)強(qiáng)技術(shù)在世界上了來(lái)說(shuō)是落后的，究其原因就是施工方法比較復(fù)雜，設(shè)備繁多且受場(chǎng)地因素限制。碳纖維加固技術(shù)的運(yùn)用給樓房加固施工帶來(lái)了簡(jiǎn)單便捷的可操作性，無(wú)需大型設(shè)備，場(chǎng)地因素不受限制，有很大的開(kāi)發(fā)潛力。接下來(lái)，云南科華建筑加固工程有限公司工程師就來(lái)和大家詳細(xì)講解下樓房碳纖維的加固技術(shù)。

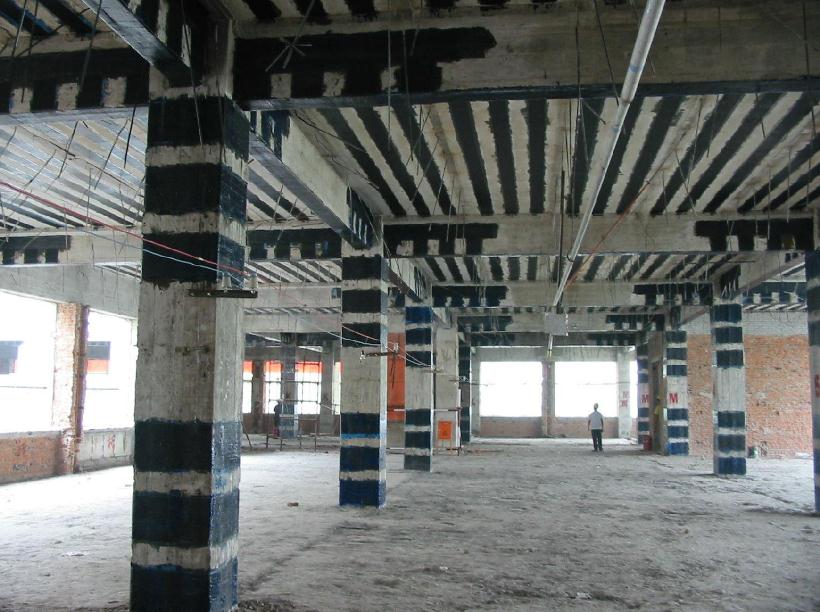

工程設(shè)計(jì)→清潔打磨被粘接結(jié)構(gòu)表面→底層表面的涂布→底膠固化至指干→不平面修復(fù)→修補(bǔ)膠固化至指干→浸潤(rùn)膠的涂布→碳纖維片材施工→指干后多層粘貼→固化→檢驗(yàn)及表面裝飾。

1.把混凝土表面擦的干凈點(diǎn)。

2.被粘接表面要弄平，有漏水要止水、 導(dǎo)水之類的處理。

3.配置最下層用膠并涂抹，要依據(jù)溫度等具體情況決定涂的厚度，冬季低于5℃不適合進(jìn)行施工。

4.進(jìn)行粘貼碳纖維片的時(shí)候，首先根據(jù)要求正確的剪好所需要的尺寸，一般兩米就可以。

5.配置膠液，以可用時(shí)間內(nèi)的(大概半個(gè)小時(shí))施工所需量為界限。

6.將A、B組份的膠水按照A組分：B組=3：1的比例倒入干凈的容器內(nèi)，攪拌均勻。用光滑滾子在碳纖維布表面沿同一方向反復(fù)滾壓至膠水滲出纖維布表面，以去除氣泡，使碳纖維布充分浸潤(rùn)膠水，碳纖維片材搭接面積要預(yù)留10CM以上。

7.多層粘貼應(yīng)待上層碳纖維布表面指觸感干燥后，再進(jìn)行下一層碳纖維布的粘貼。

8.在其固化時(shí)要防雨淋，防風(fēng)沙，并防止硬物碰傷粘接表面。

9.固化時(shí)間不得少于3-7天，固化后根據(jù)要求進(jìn)行表面涂裝。

10.AB混合25°C時(shí)可操作時(shí)間30-40分鐘。如溫度低于25°C時(shí)，可操作時(shí)間將相應(yīng)延長(zhǎng)。

11.B組份在長(zhǎng)貯存過(guò)程中容易出現(xiàn)變色現(xiàn)象，屬正常，不影響產(chǎn)品量本性能和使用。



抗拉強(qiáng)度高于普通鋼10－15倍，彈性模量與鋼較接近，極適合鋼筋混凝土的加固修補(bǔ)。

耐酸、堿、鹽及大氣環(huán)境腐蝕。不需定期維護(hù)，且對(duì)內(nèi)部混凝土結(jié)構(gòu)起保護(hù)作用，能達(dá)到雙重加固修補(bǔ)之目的。

因?yàn)樘祭w維布柔軟，即使加固在表面不平整的物體上，也保證100%的有效粘貼。如粘貼表面局部有氣泡，可輕易地用注射器注射粘貼劑的方法將空氣趕跑，這在粘貼鋼板是很難做到的。

沒(méi)有濕作業(yè)，無(wú)需大型施工機(jī)具，無(wú)需現(xiàn)場(chǎng)固定設(shè)施。碳纖維布可任意剪裁，施工簡(jiǎn)單，工期短。

粘貼碳纖維布加固修補(bǔ)可廣泛用于各種類型和形狀的混凝土結(jié)構(gòu)，且不改變結(jié)構(gòu)形狀以及不影響結(jié)構(gòu)外觀。

粘貼后每平方米重量小于1.0kg(含粉劑重量)，一層碳纖維布厚度僅1.0mm左右，修補(bǔ)后基本不增加自得和外形尺寸。

使用荷重增加更建筑物使用功能抗震需求，增加混凝土干墻或磚墻強(qiáng)度，梁、板、柱強(qiáng)度不足材料老化鋼筋銹蝕，結(jié)構(gòu)系統(tǒng)變更抑制裂縫成長(zhǎng)。



1.所有進(jìn)場(chǎng)材料，包括碳纖維材料和膠結(jié)材料，必須符合質(zhì)量標(biāo)準(zhǔn)，并具有出廠產(chǎn)品合格證，符合工程加固補(bǔ)強(qiáng)設(shè)計(jì)要求。

2.碳纖維材料在運(yùn)輸、儲(chǔ)存中不得受擠壓，以免碳纖維受損，也不得直接日曬和雨淋，膠結(jié)材料應(yīng)陰涼密閉儲(chǔ)存。

3.各工序的施工質(zhì)量，由技術(shù)人員負(fù)責(zé)指導(dǎo)、監(jiān)督，每一道工序完成后提請(qǐng)技術(shù)員檢查、認(rèn)可后，才能進(jìn)行下道工序。

4.涂底層涂料，涂料應(yīng)涂刷均勻、不得漏涂，嚴(yán)禁在不適合氣溫條件下施工，添加溶劑稀釋后的涂料應(yīng)在規(guī)定時(shí)間內(nèi)用完。溫度低于7℃，相對(duì)濕度RH＜85%，混凝土表面含水率在8%以下，無(wú)結(jié)露現(xiàn)象時(shí)，必須使用改性環(huán)氧樹(shù)脂。

5.構(gòu)件表面殘缺修補(bǔ)，構(gòu)造物表面小孔、內(nèi)角必須用環(huán)氧膩?zhàn)有扪a(bǔ)平整，膩?zhàn)油抗魏?，表面仍存在的不平糙紋，應(yīng)再用砂紙磨平。

6. 粘貼碳纖維

①貼碳纖維材料時(shí)須符合下述條件：

a、碳纖維材料應(yīng)按規(guī)定裁切。

b、氣溫、空氣濕度、構(gòu)件表面含水率等符合要求。

c、底層涂料及膩?zhàn)舆_(dá)到指觸干燥（樹(shù)脂表面達(dá)到固化硬結(jié)）。

d、粘結(jié)樹(shù)脂的類型與施工時(shí)的氣溫適合，主劑和固化劑、固化促進(jìn)劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻，一次調(diào)和量應(yīng)在規(guī)定時(shí)間內(nèi)用完。

②碳纖維粘貼的質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)。

a、下涂和上涂滲浸入碳纖維束良好。

b、碳纖維粘結(jié)嚴(yán)實(shí)。

c、對(duì)于直徑在10mm以上30mm以下的空鼓，每平方米少于10個(gè)可認(rèn)為合格；若每平方米在10個(gè)以上，則認(rèn)為不合格，需進(jìn)行補(bǔ)修。對(duì)于直徑在30mm以上的空鼓，只要出現(xiàn)，即認(rèn)為不合格，需進(jìn)行補(bǔ)修。

d、順纖維方向搭接長(zhǎng)度不小于20cm,各層之間的搭接部位不得位于同一條直線上，層間必須錯(cuò)開(kāi)至少50cm。

e、碳纖維材料規(guī)格，粘貼位置、長(zhǎng)度、寬度、纖維方向、層數(shù)符合規(guī)定。

7. 技術(shù)標(biāo)準(zhǔn)：《碳纖維片材加固混凝土結(jié)構(gòu)技術(shù)規(guī)程》CECS146：2003。
